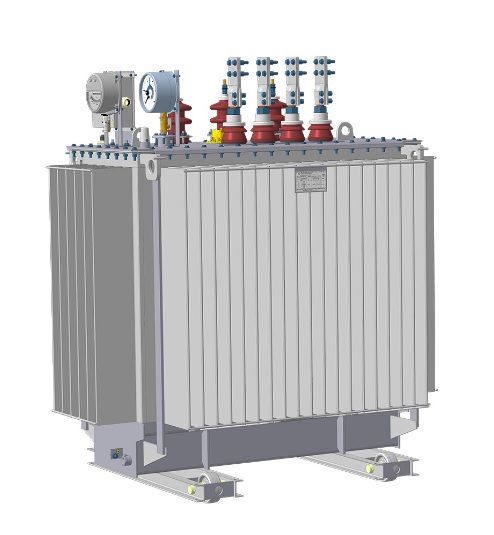

Дальнейшим развитием серии ТМГ12 на основе технологического перевооружения предприятия и оптимизации конструкции стала новая серия энергосберегающих трансформаторов ТМГ32.
Потери холостого хода и короткого замыкания в трансформаторах серии ТМГ32 соответствуют уровням потерь трансформаторов ТМГ12. При этом трансформаторы ТМГ32 имеют улучшенные (в сравнении с аналогом) массогабаритные характеристики (табл.1).
Трансформаторы ТМГ32 изготавливаются в герметичном исполнении с полным заполнением масла. Температурные колебания объема масла компенсируются за счет упругой деформации гофров бака.
Обмотки низшего напряжения трансформаторов этой серии выполнены из специальной ленты (фольги), что сочетает в себе технологичность намотки с высоким уровнем надежности. Применение передовых технологий, современных обмоточных и изоляционных материалов позволило создать конструкцию, в которой негативные последствия ударов токов внешнего короткого замыкания сведены к минимуму. Также это позволило снизить материалоемкость и, соответственно, цену изделия.
| Серия и мощность трансформатора | Р к.з., кВт | Р х.х., кВт | Габариты ДхШхВ | Масса, кг |
| ТМГ12-1000 | 10,5 | 1,1 | 1600х1000х1970 | 2820 |
| ТМГ32-1000 | 10,5 | 1,1 | 1620х1070х1780 | 2400 |
Энергосберегающие трансформаторы серии ТМГ35
Следующим шагом на пути повышения энергоэффективности нашей продукции стала разработка серии трансформаторов ТМГ35.
Энергосберегающие трансформаторы серии ТМГ35 являются инновационным продуктом, при разработке которого специалисты ОАО «МЭТЗ ИМ.В.И.КОЗЛОВА» руководствовались уровнями потерь холостого хода и короткого замыкания установленными в стандарте EN 50464-1:2007 и попадающие под льготирование поставок энергоэффективной продукции прописанным в Постановлении Правительства Российской Федерации от 17 июня 2015 г. №600.
Конструктивно трансформаторы серии ТМГ35 сохранили все преимущества трансформаторов предыдущих серий – герметичное исполнение, в гофрированных баках с полным заполнением маслом, шихтованный магнитопровод стержневого типа (схема шихтовки «step-lap») из высококачественной электротехнической стали, обмотки низшего напряжения из фольги и др.
При этом из всех серийно выпускаемых в СНГ силовых трансформаторов трансформаторы ТМГ35 обеспечивают самый низкий уровень потерь холостого хода и короткого замыкания.
| Серия и мощность трансформатора | Р к.з., кВт | Р х.х., кВт | Габариты ДхШхВ | Масса, кг |
| ТМГ11-1000 | 10,8 | 1,4 | 1720х1135х1860 | 2750 |
| ТМГ32-1000 | 10,5 | 1,1 | 1620х1070х1780 | 2400 |
| ТМГ35-1000 | 9,55 | 0,67 | 1580х1040х1890 | 3710 |
Эффект снижения потерь достигнут, в том числе и за счет дополнительно вложенных материалов затраченных на изготовление трансформаторов ТМГ32 и ТМГ35, поэтому их стоимость превышает стоимость трансформаторов наиболее массовой серии ТМГ11.
Однако при выборе вновь вводимого в эксплуатацию трансформатора недостаточно руководствоваться только его ценой. Необходимо учитывать все составляющие стоимости жизненного цикла, в том числе и стоимость потерь электроэнергии в трансформаторе за весь срок службы (не менее 30 лет).
Нужно отметить, что расходы на оплату потерь электроэнергии в трансформаторе, за весь срок эксплуатации, составляют значительную долю в структуре стоимости жизненного цикла и могут превышать стоимость трансформатора более чем в 30 раз.
