Мачтовая подстанция мощностью 10 кВА, ВН-27,5 кВ

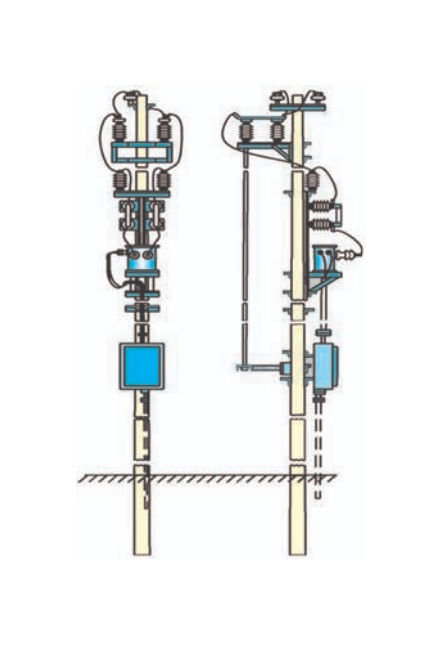

МТПЖ мощностью 10 кВА на 27,5 кВ

МТПЖ 10 кВА на напряжение 27,5 кВ применяются для электроснабжения устройств центролизации, сигнализации, автоблокировки, освещения объектов железной дороги. Она представляет собой однофазную трансформаторную подстанцию, подключаемую к ВН по схеме П-Р «провод-рельс». Всё оборудование размещается на опоре. Доступ лиц к МТПЖ сводится к минимуму.

Особенности данных подстанций.

            - Подключение с высокой стороны по схеме П-Р.

            - Установка, монтаж и подключение к сети производится на одной опоре (в соответствии с типовыми проектами).

            - Высоковольтные линии воздушные.

            - Подключение к ЛЭП с помощью разъединителя.

- Выводы отходящих линий – воздушные.

- Напряжение отходящих линий – 0,23 кВ.

            - На отходящих фидерах 0,23 кВ устанавливаются автоматические выключатели.

            - Обеспечение учета электроэнергии.

            - Наличие защит от атмосферных перенапряжений, перегрузок и коротких замыканий.

            - Комплектуются масляными трансформаторами собственного производства.
