Трансформаторные подстанции ктп киоскового типа

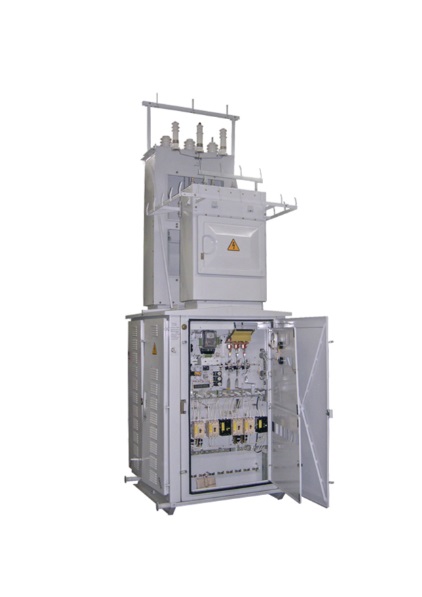

Комплектные трансформаторные подстанции (КТП) киоскового типа

КТП киоскового типа — это одно- или двухтрансформаторные подстанции наружной установки, предназначенные для:

• приёма трёхфазного переменного тока частотой 50 Гц напряжением 6/10 кВ;
• транзита электроэнергии (в проходных подстанциях);
• преобразования напряжения до 0,4 кВ для электроснабжения населённых пунктов, промышленных и иных объектов в районах с умеренным климатом (диапазон температур: от –45°С до +40°С).

Конструктивные особенности

• Исполнение: шкафное, с болтовым соединением основных узлов.
• Установка: на фундаменте, утрамбованной площадке или бетонных блоках (высота 600 мм, не входят в комплект).
• Вводы:
• Высоковольтный — кабельный или воздушный (для воздушного ввода предусмотрен разъединитель на опоре ЛЭП).
• Низковольтные (0,4 кВ) — кабельные или воздушно-кабельные.
• Автоматические выключатели на отходящих линиях 0,4 кВ: стационарные или выдвижные (по запросу).

Дополнительные системы

• Учёт электроэнергии:
• На вводе РУНН установлен счётчик активной энергии.
• Возможна установка счётчиков реактивной энергии, электронных и других модификаций (по требованию).
• Электрообогрев: поддерживает нормальные условия эксплуатации оборудования (управление — ручное или автоматическое).
• Освещение:
• Внутреннее — для удобства обслуживания.
• Наружное — для подключения уличного освещения (режимы: ручной/автоматический; может быть исключено по запросу).

Защита и безопасность

• Виды защит:
• от атмосферных и коммутационных перенапряжений (ВН и НН);
• от междуфазных КЗ (ВН);
• от перегрузки трансформатора;
• от КЗ в цепях собственных нужд (электрообогрев, освещение);
• от перегрузки и КЗ линий 0,4 кВ;
• газовая защита (серийно для 1000 кВА, для 630 кВА — по запросу).
• Блокировки: полный комплект электрических и механических для безопасности персонала.
• Устойчивость к КЗ:
• 63–630 кВА: динамическая — 16 кА, термическая — 6,3 кА (3 с);
• 1000 кВА: динамическая — 32 кА, термическая — 12,5 кА (3 с).
• Степень защиты: IP34 (шкафы РУ), IP23 (трансформаторный отсек).
• Локализация дуги: конструкция шкафов ограничивает воздействие дуги при токе КЗ 6,3 кА (1 с).

Преимущества

• Экологическая безопасность.
• Быстрый монтаж, демонтаж и перенос.
• Герметичные уплотнения (двери, стыки).
• Эстетичный дизайн.
• Комплектация герметичными трансформаторами серии ТМГ собственного производства.

Индивидуальные решения

• Проектирование КТП любой комплектации (включая вакуумные выключатели).
• Компенсация реактивной мощности: установка конденсаторных установок (КУ) с ручным или автоматическим регулированием коэффициента мощности.

Структура обозначения:

Х КТПТ(П)АС – М – ХХХ / 6(10) / 0,4

Х                                 2 (двухтрансформаторная)

К                                 комплектная

Т                                  трансформаторная

П                                 подстанция

Т (П)                           тупиковая (проходная)

АС                               автоматические выключатели стационарные

М                                модернизированная

ХХХ                             мощность трансформатора

6 (10)                         ВН (кВ)

0,4                              НН (кВ)
