Трансформаторные подстанции для нужд железной дороги

Трансформаторные подстанции (ТП) для железнодорожных объектов

Данные трансформаторные подстанции представляют собой однотрансформаторные комплектные подстанции наружной установки. Они предназначены для:

• приема электроэнергии переменного тока напряжением 6 (10) кВ или 27,5 кВ;
• преобразования напряжения до 0,4 (0,23) кВ;
• электроснабжения и защиты электроприемников железнодорожной инфраструктуры (разъезды, системы сигнализации, автоблокировки и др.).

Климатическое исполнение: для регионов с умеренным климатом (диапазон температур от –45°С до +40°С).

Конструктивные исполнения ТП

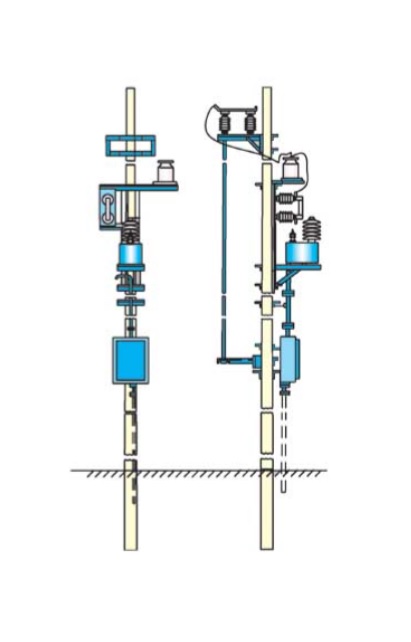

1. Мачтовые подстанции
• Мощность: 1,25–10 кВА
• Напряжение: 6 (10) кВ или 27,5 кВ
• Применение: питание устройств сигнализации, автоблокировки, централизации, освещения и других маломощных потребителей.
• Особенности:
• Все оборудование размещено на опоре, что ограничивает доступ посторонних лиц.
2. Подстанции на Т-образных железобетонных стойках
• Мощность: 25–400 кВА
• Применение: электроснабжение разъездов, остановочных пунктов, переездов, линейно-путевых зданий и других объектов с повышенным энергопотреблением.
• Особенности:
• Не требуют сооружения специальных фундаментов и площадок.

Схема подключения:

• Высоковольтный ввод – воздушный.
• Отходящие линии – кабельные.
• Подключение к ЛЭП осуществляется через разъединитель (поставляется в комплекте), который монтируется на ближайшей опоре.

Преимущества подстанций

1. Безопасность и надежность:
• Полный комплект электрических и механических блокировок для защиты персонала.
• Защита от атмосферных перенапряжений, перегрузок и коротких замыканий.
• Установка автоматических выключателей на отходящих линиях (вместо рубильников с предохранителями).
2. Удобство эксплуатации:
• Быстрый монтаж, пуск и демонтаж при смене места установки.
• Возможность учета электроэнергии (по требованию заказчика устанавливаются счетчики любой модификации).
3. Экологичность и эстетика:
• Безопасность для окружающей среды.
• Современный дизайн.
4. Качественное оборудование:
• Комплектация герметичными трансформаторами серии ТМГ собственного производства.
